蒸汽减温器的工作原理和类型

2023-10-16 08:59:50 华亿体育

蒸汽减温器的工作原理和类型

蒸汽减温器的工作原理和类型:- 在某些过程工业中,特别是在高热量发电厂中,过程中会产生过热蒸汽。过热蒸汽是温度高于蒸汽饱和压力对应温度的蒸汽。在过热蒸汽中,蒸汽和冷凝液体彼此不平衡。

图片关键词

虽然过热蒸汽比饱和蒸汽具有更多的能量,但它也具有与空气相同的热含量,这使得它在热量传递过程中起到绝缘体的作用。因此,在发电过程中使用过热蒸汽,在传热操作过程中使用饱和蒸汽。如果一个过程既需要发电又需要加热,那么过热蒸汽首先用于发电,然后为了加热目的,过热蒸汽被降温。

图片关键词

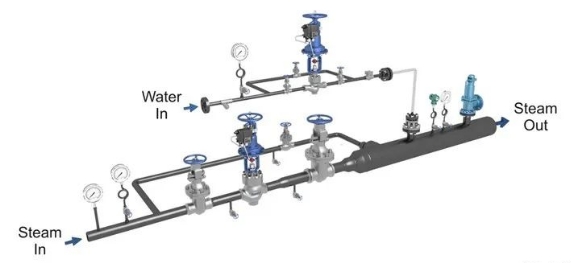

用于降低过热蒸汽温度的设备称为蒸汽减温器。蒸汽减温器本质上是一种热交换器,它使用冷却介质来降低过热蒸汽的温度。大多数情况下,用于使蒸气降温的冷却液与蒸气是相同的物质。对于过热蒸汽,使用的冷却液是水。

图片关键词

蒸汽减温器工作原理

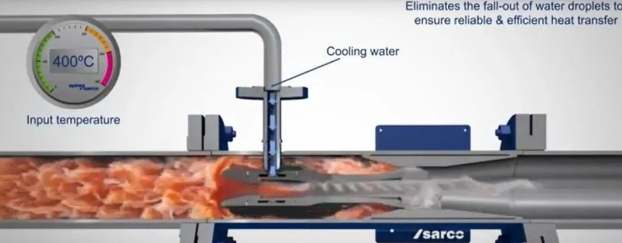

其原理是在过热蒸汽中喷射液态水。这将导致蒸发冷却效应,因为大部分液滴将蒸发。水的蒸发需要从周围环境中获取热量,即过热蒸汽。这导致蒸汽温度降低,因为蒸汽存在于蒸汽减温器设备的出口处。

由于连续运行,经常会发生设备壁积水的情况。通过使用热水喷雾去除积聚的水。热水喷雾的温度保持在设备出口排出的蒸汽的饱和温度附近。

图片关键词

蒸汽减温器的类型

直接接触类型:

过热蒸汽与冷却液态水直接接触。

间接接触类型:

液态水和过热蒸汽不直接接触,一层固体将两种流体分开。该过程通常使用管壳式热交换器。

整体型:

喷水阀与设备一体化。它已经附上了。

非整体型:

喷水阀未与设备集成。设备运行过程中需要安装。

蒸汽减温器的设计方程

调节比描述了减温器设备运行的流量范围。它是最大流量与最小流量的比值。流量的变化导致冷却液的需求量的变化。在蒸汽减温器设备中应规定两种类型的调节比,它们是:蒸汽调节比和冷却水调节比。

质量流量和比焓之间的关系由下式给出:

M ̇_w=M ̇_s ((H ̂_s-H ̂_d ))/((H ̂_d-H ̂_w ) )

这里下标“w”代表冷却水,“s”代表蒸汽,“d”代表减温工况。

冷却水体积流量 Q 由下式给出:

Q=CA√2gh

这里,C是流量系数,A是孔口面积,g是重力加速度,h是压差水头。
