电接点水位计显示面板不准

2024-07-23 11:15:04 华亿体育

电接点水位计显示面板不准

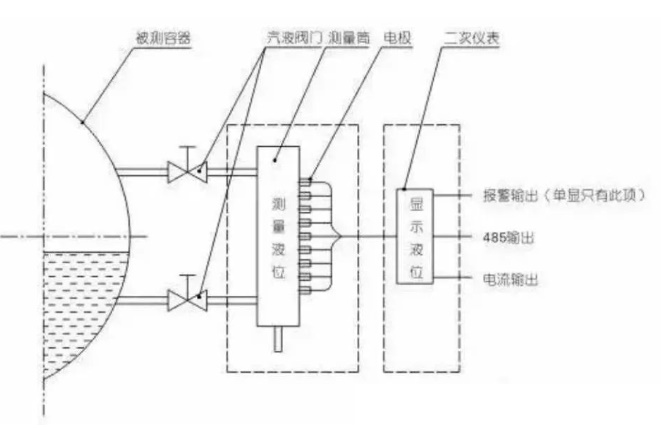

由于水和汽的导电性能差别极大,以发电厂锅炉汽包为例,一般水阻在几十KΩ,汽阻在1MΩ以上,测量筒的作用就是将水位的高低通过电接点阻值的变化,转换为电信号送至二次仪表进行运算和逻辑判断,最后以发光二极管和数码管准确显示水位值。

图片关键词


故障现象

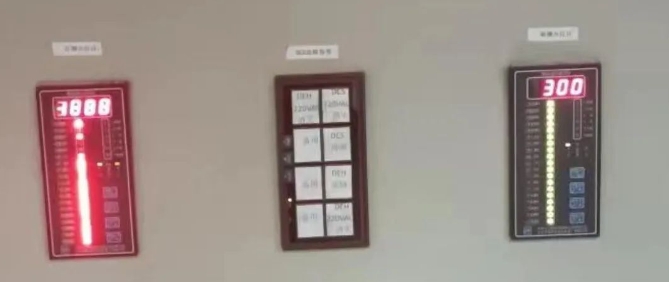

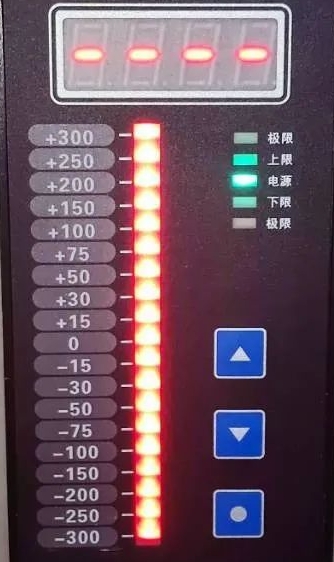

电接点水位计显示面板不准

图片关键词

检查处理经过

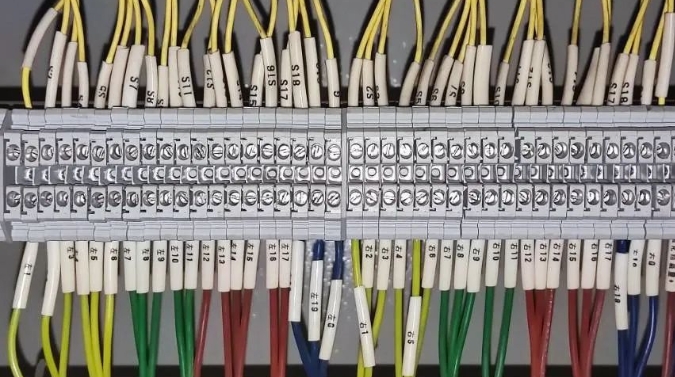

首先,重新梳理了一下电接点的接线端子,发现并无异常

图片关键词

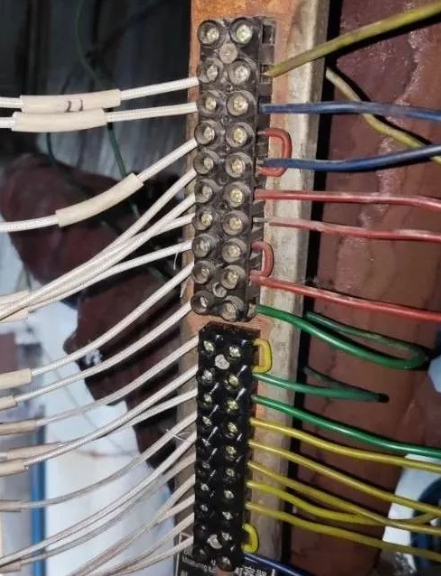

接线端子也无异常

图片关键词

液位计显示屏正好有备件一台,由于经常性出问题,这次考虑换上,换好后还是不显示液位。

图片关键词

查看说明书,可以进行电极测试。

测试电极的方法

连续按“●”键两次,在标尺的下端出现一个闪烁的红点,数码显示器上显示一个数字,这个数字就是最下面的一个电极与测量简体之间的阻值,单位是KQ,精度<±5%

按一下“▲”键,则标尺上的闪烁点上移一格,这时数码显示器上显示的是第二个电极的阻值,

再按“●”键则转入正常工作状态,另外,如果1分钟内没有任何操作,也会自动转入正常工作状态。

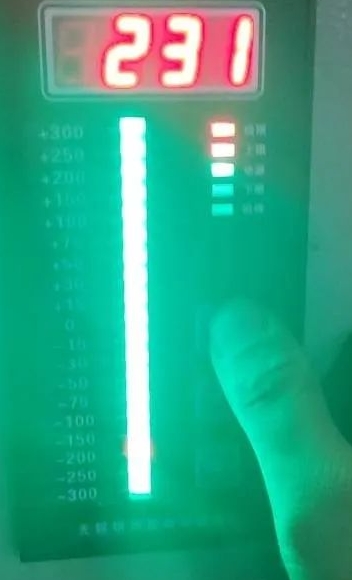

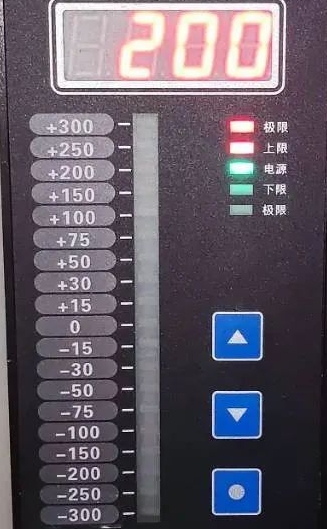

电极测试查看数值为“231”

图片关键词

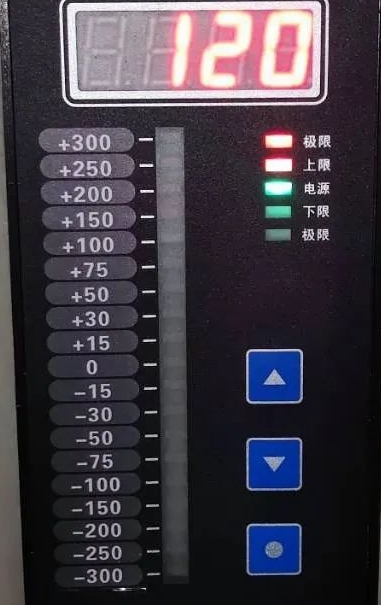

出厂时的初始设置(最大水阻120K,最小汽阻200K)

图片关键词

图片关键词

设置“最大水阻”

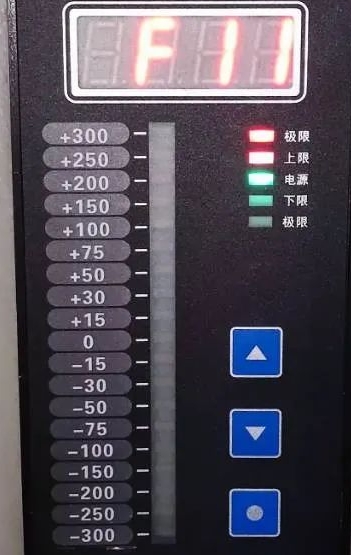

进入“系统设置菜单”(见进入系统设留菜单的步骤),选择“F11”,

图片关键词

则在数码管上显示当前 “最大水阻”设定值,用“▲”“▼”键可以改变这个数字(按“▲”键数字加10,按“▼”键数字减10)。设置好后再按“●”键回到“系统设貿菜单”。 “最大水阻”出厂时的初始设置是120K,您可以在10K—1000K之间调整,仪表会自动限制您不能 违反“最大水阻<最小汽阻”这个规则,如果您发现数值不能往上调,请先修改“最小汽阻”。 在做这项调整前建议您先用“电极测试”功能测一下实际的水阻和汽阻,以确定一个比较合理的值。一般我们出厂时的初始设置(最大水阻120K,最小汽阻200K)可以适应绝大多数现场环境。

设置“最小汽阻”

在“系统设置菜单”中选择“F12”,其它同设置“最大水阻”。

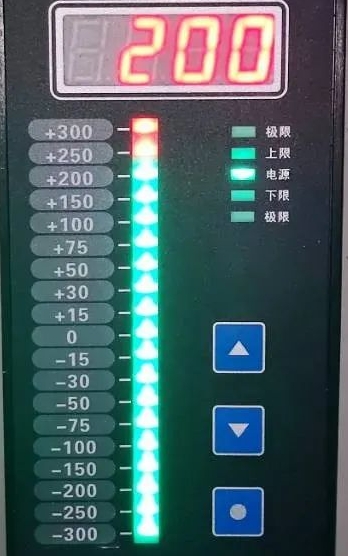

尝试了将水阻设置“200”和汽阻设置“300”,依旧不显示。

图片关键词

图片关键词

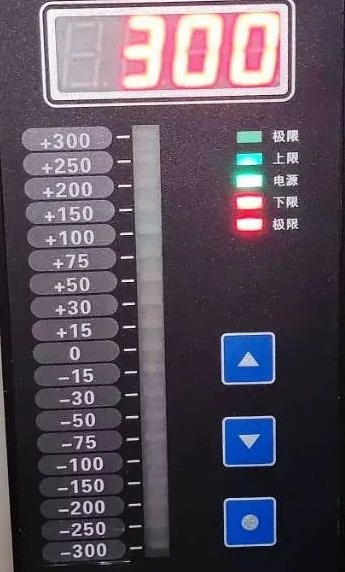

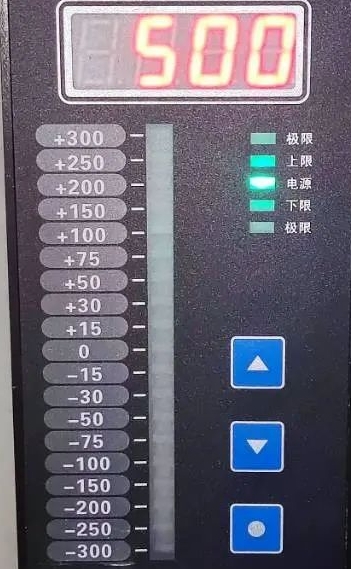

将水阻设置为“300”和汽阻设置“500”,水位正常显示

图片关键词

最终结果

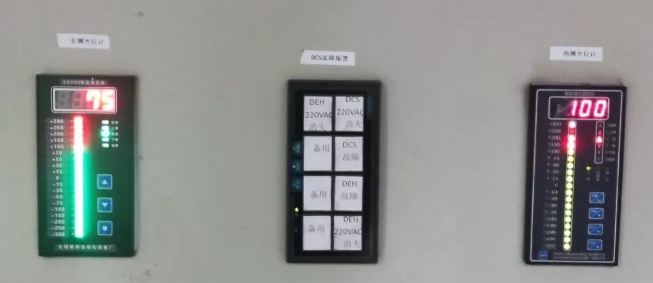

水位可以正常显示

图片关键词
