RSTT-M1质量流量计怎么正确安装?

2022-04-08 09:43:55 华亿体育

RSTT-M1质量流量计怎么正确安装?


一、为什么一般的流量计需要直管段


足够的直管段能够使介质的流态充分伸展,在流经速度式流量计时得到稳定得流场,提高测量精度;


对于某些机械部件较多的流量计,直管段降低了流态突变的冲击,延长使用寿命;


某些速度式流量计的上游直管段要求达到40倍!


二、为什么质量流量计,不需要直管段


管线法兰盘, 缩径, 扩径, 整流器, 弯头, 以及阀门等都会对流体产生影响;


所有以流速为基准的流量计都有一定的直管段要求,目的是为了使流量计计量的条件和实验室标定的条件相接近;


质量流量计与介质的流速没有任何关系,完全消除直管段的需要。


三、质量流量计安装位置


易于查看数据


易于日常维护


避免阳光直射


避免振动


环境温度符合要求


远离强电磁干扰设备

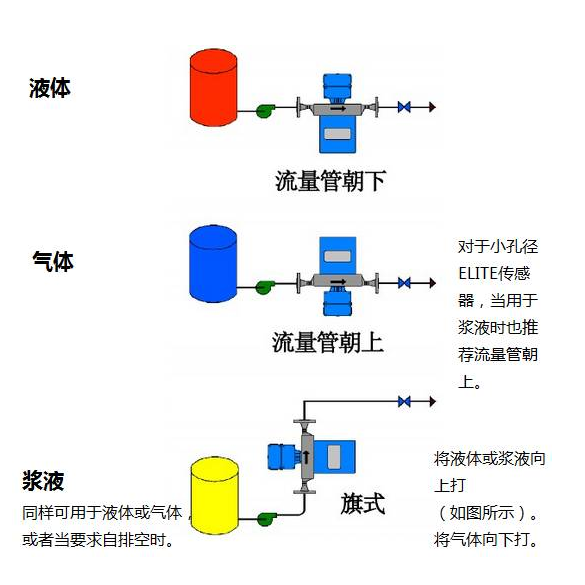

四、传感器的安装方向:

图片关键词

传感器管道安装:

图片关键词

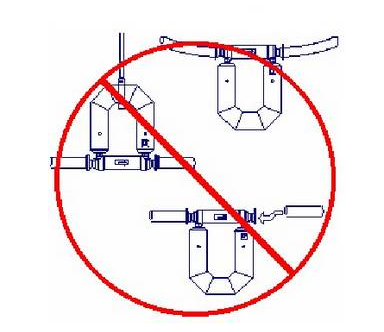

避免扭曲/弯曲应力


不要使用传感器对中管线


不要使用传感器支撑管线


不要直接支撑在传感器上

图片关键词

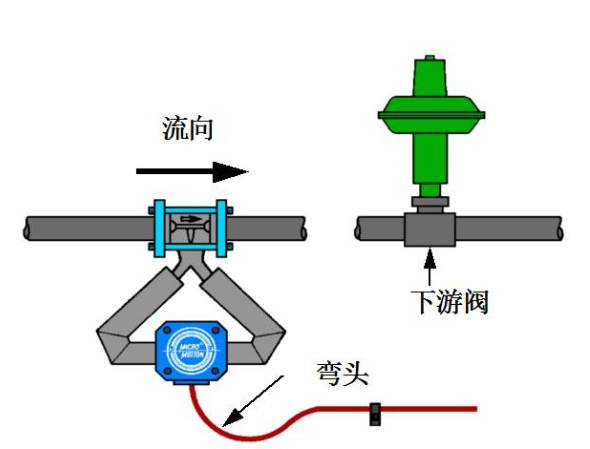

下游阀用于调零


弯头避免冷凝水进入接线盒


传感器和变送器之间最长电缆限制1000ft(300m)。传感器与大的变送器或电动机之间至少要有0.6m的距离。由于传感器工作依赖电磁场,所以一定要避免将传感器安装在大的干扰电磁场附近。


还应仔细选择安装位置尽量避免振动。


五、安装方面还需要考虑的因素:

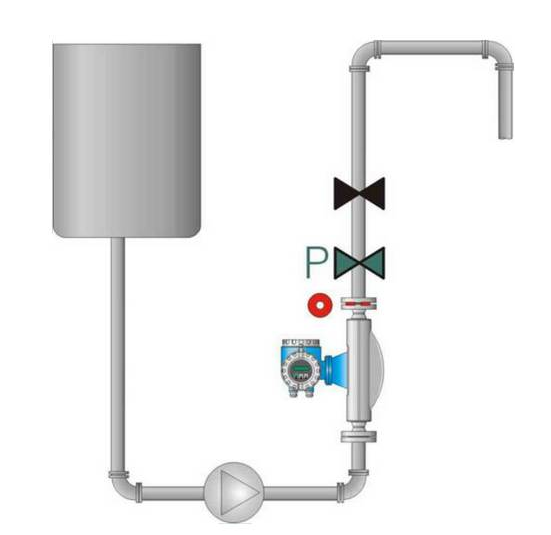

安装-截止阀和控制阀

图片关键词

为使调零时没有流动,质量流量计上下游设置截止阀,并保证无泄漏。


控制阀应装在质量流量计下游,质量流量计保持尽可能高的静压,以防止发生气蚀和闪蒸。


安装-脉动和振动


为不使流程中发生的和外部的机械振动,应向制造厂询问所提供质量流量计的共振频率范围,亦可向制造厂提供现场振动状况咨询是否需要采取下列措施,如:


设置脉动衰减器,


设置振动衰减器或柔性连接管,


特殊的流量传感器的夹装固定设备,等等。


安装-防止质量流量计间相互影响


同一型号两台质量流量计串联安装,或多台质量流量计接近地并行(或并联)安装,尤其装在同一支撑台架时,测量管振动会使各质量流量计间相互影响,产生干扰而引起异常振动,严重时使仪表无法工作。安装时应采取防范措施,如:


向制造厂提出错开接近仪表的共振频率值;


拉开流量传感器距离,不设置在同一台架上,独立设置支撑架;


流量传感器异方向安装;


流量传感器间设置防振材料隔离等方法。



六、装载和卸载计量:


在装载和卸载计量应用中,传感器外壳应朝上或垂直安装。传感器下游应安装单向阀,以防止介质回流。单向阀应尽可能靠近传感器安装。在某些情况下,工艺介质不能完全从管道中排除,此时一般建议旗式安装。在装载或卸载应用时,应尽量按照以下开车步骤进行:


在传感器上游和下游安装截止阀;


关闭上游阀;


打开部分下游阀;


缓慢打开上游阀以排出空气和利用介质充满传感器;


当流量系统开始计量时,缓慢打开下游阀直到全部打开。
