  即使蒸汽主管的暖管过程结束,蒸汽也会由于辐射散热而继续冷凝。冷凝率取决于蒸汽温度、环境温度以及管道保温效率。由此可见,管道是否有效保温是直接影响热量的损失。


标准环境温度25℃,保温层测到温度不能超过50℃,否则判断为保温失效。温差越小越好,25℃内算正常。比如环境温度27℃,测到40℃,是良好状态。


一、管道和阀件保温的重要性


要使蒸汽分配系统高效,应当采取管道保温,来确保热损失减小到最低程度。最经济的保温厚度根据以下几个因素考虑:


1、安装成本


2、蒸汽携带的能量


3、管道口径


4、管道温度


5、室外管道保温,还需考虑湿度和风速。


大多数保温材料的效果取决于,如矿物棉、纤维玻璃或硅酸钙非活泼材料,内含有的微小空气囊。


通常安装采用包铝的纤维玻璃、包铝的矿物棉和硅酸钙。重要的是保温材料不能变形或被水浸湿。有必要进行适当的机械保护和防水处理,尤其室外安装。


蒸汽管道散热到水、或潮湿保温材料的热损失,将是散热至空气热量的50倍之多。


因此,要特别注意保护安装于积水地面或管囊内的蒸汽管道,以防止被水浸没。同样也要保护绝缘层不会被损坏,避免雨水的侵入。

图片关键词

除了安全阀或部份疏水阀外,蒸汽系统中所有热的部分都需要保温。这包括全部的主管连接法兰、阀门和其它连接件。


同时还要在连接法兰的每一边切掉绝缘层,露出螺栓,留出维护的空间。这等效于0.5 m的光管长度。


目前广泛使用为连接法兰和阀门预制的绝热外罩。通常与紧固件一起提供,维护时方便拆下保温套。


二、管道和阀件散热损失计算


管道散热损失可参考管道散热量表和公式来计算。


表中是假设环境温度在10 ~ 21℃之间,静止空气条件下,考虑不同蒸汽压力、不同管道口径下,水平光管的散热损失。


管道散热量表(需知蒸汽和环境的温差)

图片关键词

其它包含在公式内的因素,例如,如果管道保温的散热损失,仅是非保温管道热损失的10%,公式将乘以0.1的系数。


计算公式:

图片关键词

式中:


ms = 蒸汽的冷凝水量(kg/h);


Q = 散热损失(W/m)(见管道散热量表);


L = 管道有效长度,含法兰和连接件(m);


f = 绝热系数,1表示光管,0.1表保温良好;


hfg = 蒸发焓(kJ/kg)。


注:等效长度:配对法兰为0.5m,与管道同径的阀门为1.0m

图片关键词

举例:


口径DN100的管道长50m,有8对配对法兰和2个阀门,饱和蒸汽压力为7 barg。环境温度10℃,保温效率的系数为0.1。


参考管道散热量表,按公式计算,确定每小时蒸汽的冷凝量(即散热损失量):


第1部分 - 无保温。


第2部分 - 管道保温,阀门和法兰没有保温。


第3部分 - 完全保温。


举例参数代入公式中:


L = 管道有效长度:


(8对配对法兰* 0.5m) + (2个阀门*1.0 m) = 6.0m 管道长度。再加上管道长50m


7 barg饱和蒸汽的温度 = 170℃


温差(蒸汽温度-环境温度)170℃ - 10℃ = 160℃


7 barg饱和蒸汽的蒸发焓hfg = 2048 kJ/kg


Q = 散热损失= 999 W/m。160℃温差,口径DN100管道每米的热损失,见表管道散热量表红圈


第1部分 - 无保温:


(f = 绝热系数,1表示裸管)

图片关键词

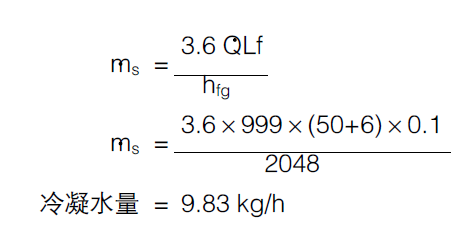

第2部分 - 管道保温,阀门和法兰没有保温:(f = 绝热系数分开考虑。1表示裸管,0.1表示保温良好)

图片关键词

第3部分 - 管道和连接件都保温


(f = 绝热系数,0.1表示保温良好)

图片关键词

三、保温层材料选用原则


保温层材料应选用导热系数低的材料。对于不同的工况和经济条件,保温层厚度选用标准也不同。


关于保温材料的选用应遵循下列原则:


1、材料的导热系数低。导热系数越小,隔热性能越好;热阻越大,隔热性能越好。


2、具有较高的耐热性,不致由于温度急剧变化而丧失其原来的特性,耐热性越高越好。


3、材料密度小并具有一定的孔隙率。


4、具有一定的机械强度。


5、具有一定的防水防潮防晒防腐等性能。


6、重量轻,方便维护拆装等。


常用保温材料导热系数 W/ (m. ℃)

图片关键词

四、岩棉VS硅酸铝纤维哪种好?


1、从材料的导热系数,根据导热系数方程分析:


岩棉:Κ=0.037+0.00016tp


硅酸铝纤维:Κ=0.046+0.00012tp


式中


Κ——保温材料导热系数,W


tp——保温层表面温度,℃。


就耐热性而言,岩棉保温适用介质温度小于400℃。硅酸铝纤维保温适用介质温度小于1000℃。


2、就材料容重而言,根据 Χ=G/V 式中


G——保温


V——材料在自然状态下的体积,m3。


硅酸铝Χ为180kg/m3 ,岩棉Χ为200kg/m3。


上述分析表明,硅酸铝纤维属于导热系数小,容重小,耐高温性能强,并具备一定机械强度的保温材料。用户可根据自身需求选择。


值得注意的是:


管道防腐合格后才能进行管道保温。管道防腐必须彻底除锈,使管道露出金属光泽方可刷漆。


刷漆表面应干燥,禁止一边刷漆一边除锈,油漆必须符合管道的环境,防止因管道表面温度高造成新刷漆脱落。


五、直埋蒸汽管道保温材料及结构的选择


目前国内直埋蒸汽管道保温多数采用内滑动复合型结构,同时也在不断发展新型保温结构,如内支撑钢套钢结构等。


保温材料也有多种,如隔热层材料有泡沫玻璃、微孔硅酸钙、超细玻璃棉等;保温层一般采用聚氨酯(耐温150℃);保护层则采用高密度聚乙烯套管、树脂玻璃钢、钢管等。


保温方案若采用的是内滑动式复合型结构,隔热层为微孔硅酸钙,保温层为聚氨酯,保护层为T0树脂。


管道状况:DN300管道,微孔硅酸钙隔热层厚90mm,聚氨酯保温层厚30mm。


运行两年后,用户对直埋蒸汽管道的保温情况进行测试。


测试时气温27℃,使用数字式测温表。由保护层经保温层、隔热层到管壁,每隔1cm测试一次温度。


测试结果如下:


保护层外表面温度低于40℃,隔热层与保温层交界面处的温度为98℃,低于聚氨酯的耐温能力,保温效果较好。


以上内容仅供参考,关于各种保温材料的性能对比,请咨询更专业的管道保温厂家。
