DCS和MCC的接口原理非常重要,系统的实施因工厂而异。工厂中的每个驱动器都由分布式控制系统(DCS)通过控制信号进行控制。控制信号被发送给电机控制中心(MCC),用于打开或停止电机或电驱动。


对于DCS和MCC的相互通信,有一种使系统更容易的控制原理。很多时候,由于缺乏知识,我们会犯错误或错过任何重要的一点。


DCS和MCC通过继电器相互连接和通信。一侧使用触点切换,另一侧根据条件逻辑操作继电器。


1.DCS从数字输出卡向MCC发出启动命令,以启动任何驱动器。此启动命令持续几秒钟,如1秒至2秒。

2.DCS向MCC发出停止命令,以停止任何驱动器。当驱动器运行或处于停止状态时,数字输出/停止命令始终通电。每当系统发出停止命令时,数字输出就会下降,即变为0。这是因为故障保护条件用于停止驱动器。因此,任何电缆损坏或连接中断都会导致驱动器停止运行。

3.MCC向DCS提供运行指示输入。每当驱动器运行时,DCS卡的数字输入上都会出现连续信号。

4.DCS上显示当前或电源使用情况。MCC有一个电流互感器,DCS也有一个电流互感器。将这两个变压器组合在一起,将缩放后的适当电流值提供给DCS的模拟输入卡。

5.MCC向DCS提供速度指示

6.对于变频驱动器(VFD),DCS向VFD提供模拟输出,以控制驱动器的速度。

7.DCS接收来自MCC的数字输入信号,用于驱动器的本地和远程指示。

8.DCS从MCC接收一个以上数字输入信号,显示MCC驱动器的健康状况。如果MCC有任何跳闸或MCC中有任何故障,则该信号显示电驱动未就绪。


为了使所有这些信号在DCS和MCC之间通信,使用了继电器。使用继电器的主要目的是物理隔离两个系统,即DCS和MCC。隔离这两个系统的原因是DCS的工作电压只有几伏,最大为24伏。


另一方面,MCC使用的电压是几百上千伏的倍数。因此,即使DCS上出现一次MCC电压峰值,也将摧毁耗资千万的DC总量。为此,一些行业有插入式继电器面板,称为IRP。IRP具有所有重播,使DCS和MCC之间的通信成为可能。

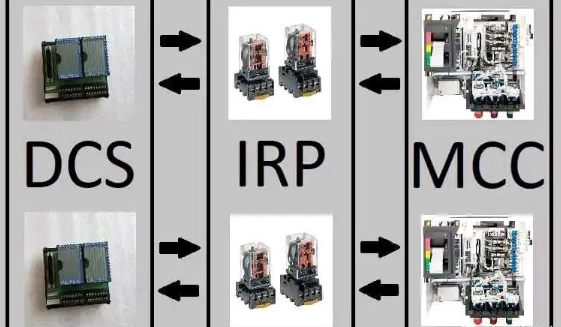

图片关键词

对于IRP(插入式继电器面板)中使用的继电器,有两种控制原理,一种是控制继电器,另一种是使用继电器触点。


现在出现的困惑是,哪一侧将提供电压来检测触点的变化。因为要检测触点切换,需要电压。


现在解决这个问题的方法非常简单。假设DCS想知道驱动器的状态,无论驱动器是否正在运行。在这种情况下,DCS将向触点的一侧提供24伏电压,每当该触点改变其状态时,如果触点关闭,DCS将接收回24伏电压。如果环路断开,则不会收到24伏环路。


如果驱动器由任何ESD系统控制,则ESD系统单独向MCC发出控制驱动器的命令。DCS系统中使用的所有信号均为硬接线。在调试阶段,对这些所有信号进行测试,以确保控制系统正常工作,从而控制驱动器。


在驱动器测试期间,驱动器处于测试模式。在测试模式下,驱动器实际上不会启动或停止,但会对给定的启动或停止信号进行反馈。将驱动器保持在测试模式的过程由变电站的电气团队完成。因此,DCS和MCC接口对于从远程位置驱动驱动器非常重要。
