水泵你会选吗?关于水泵选型你需要知道

2023-02-27 08:42:18 华亿体育

水泵你会选吗?关于水泵选型你需要知道

很多经销商一看机器报故障代码,就以为是机器出现了问题。但80%以上的故障是外部原因造成的,是跟主机没有关系的。

比方说水路故障,今天聊聊水泵选型不当造成水路故障。

选水泵时经常犯的有两个误区,第一个误区就是按照功率来选水泵。第二个误区是不看曲线图,只看最大流量和最大扬程(或者被一些小厂水泵的虚标给误导)。


一、只看功率选泵,坑多

例如经常有人问:“你看我这个5匹机用个200瓦的水泵,够不够?”但是在不知道流量和扬程的前提下,是无法给予正确的答复的。

水泵选型最重要的两个参数就是流量和扬程,不能按照功率来选。

图片关键词

通过表格就比较容易看出来这两个水泵功率都是1.5千瓦,这两个水泵的型号是一样。

120的最大的流量可以达25.2吨,这时扬程只有13.5米,也就是说第一个1.5千瓦的泵,它是偏大流量小扬程的。

160B的水泵,最小的扬程都是22米,最大可以达到25.8米,最大的扬程比上一个可以高一倍。25.8米的时候,流量只有6.5吨的,也就是160B这个水泵是偏高扬程小流量的。

这两个泵适用的场景是完全不同的。

很多时候经销商问200瓦的或者1.5千瓦的水泵够用不够用,没法回答,因为不知道你需要的流量是多少,需要的扬程是多少,然后也不知道水泵的对应参数是多少。

所以在选水泵的时候,肯定要先看流量和扬程。

二、不看曲线,可能被骗

这里边随之而来又出来一个问题。好多水泵厂家,他们的流量和扬程,就是最大流量和最大扬程。

尤其南方一些小厂家,永远是最大流量最大扬程。目的就是让人感觉这个水泵挺便宜的,瓦数不大,流量挺大,扬程挺大。

图片关键词

水泵扬程和流量变化曲线图中实线是24080SA,这个泵最大流量是45吨,最高扬程是8米。

如果经销商在选水泵的时候,看到这个水泵铭牌上写45吨流量和8米扬程,如果用30吨流量6米扬程的时候,肯定够,而且有富余,结果却不够用。因为这个泵在45吨流量的时候,扬程是0。在扬程8米的时候,它的流量是0。

所以如果在30吨流量的时候,它的扬程只有2米多,如果你需要6米扬程的时候,它的流量只有十几吨。

所以选水泵的时候,不应该看它的最大流量和最大扬程,应该按照曲线图来选,看看项目所需要的流量和扬程有没有在这个曲线范围之内,这才是最正确、最标准的选配水泵的方法。

所以造成水流不足的原因,好多是水泵选型造成的。

还包括温差大,有的时候温差不是5℃,而是7、8℃,它也不会报故障,也能用,但是主机能效会降低。把水泵选合理会降低能耗,也会提高机组的效率。

三、流量+扬程来选泵,科学

很多经销商对系统的流量和扬程计算不是特别准确。

3.1 如何计算扬程?

扬程的计算,一次水泵,也就是主机侧水泵选型,需要考虑几个参数——

第一个参数是机组的压降,就是机组的系统压力是多少。一般的主机厂家都会有这个参数,比如50KPa、60KPa,还是70KPa,根据型号不一样,它对机组压降是不一样。

第二个是水箱和机组的高差。

第三个是管路的沿程阻力损失和局部的压力损失。

图片关键词

以农村小户型项目为例,一般管路的沿程阻力和局部损失阻力就按照管路沿程的5%来计算,也就是每一水平出去100米管路,就增加一个5米扬程,基本就是沿程阻力和局部压力都够用了。

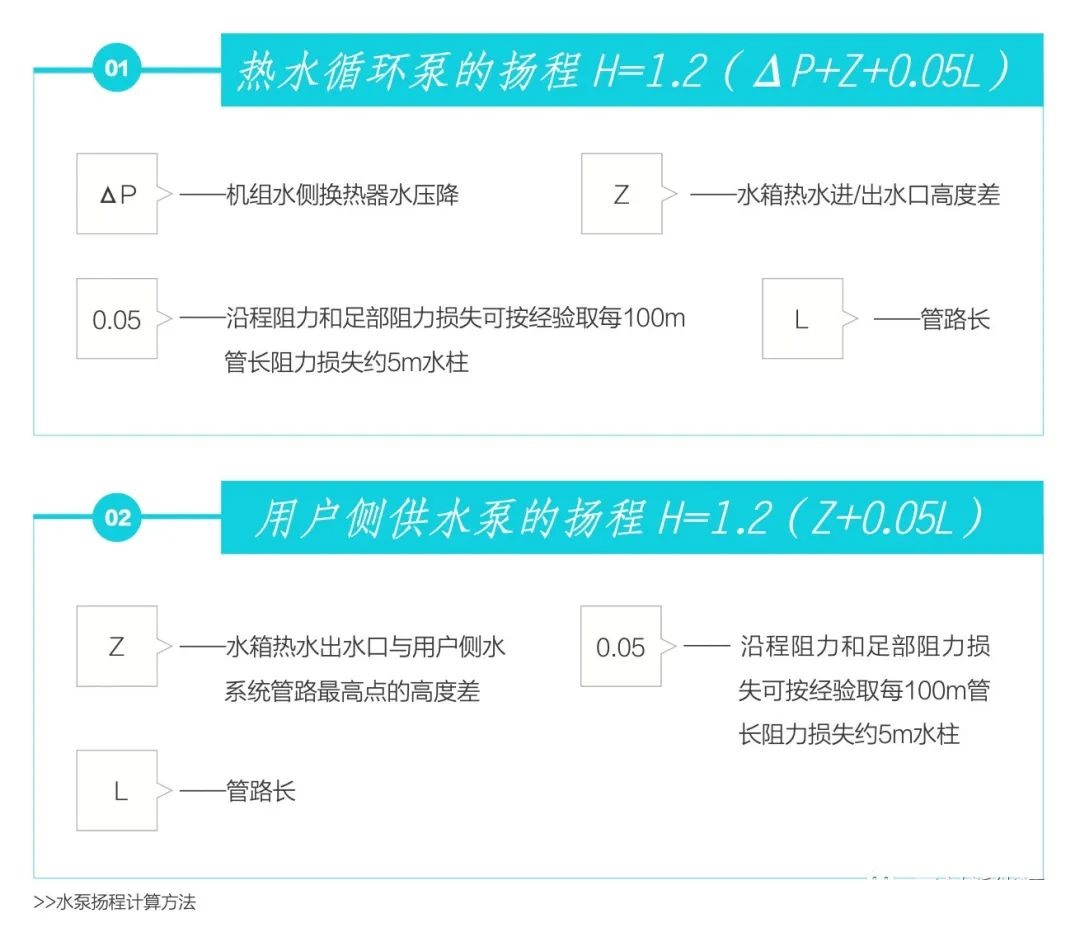

一次水泵的扬程,就是机组压降、机组和水箱的距离、机组和水平的高差,加上20%的富余,再乘以1.2就足够了。

也可以根据机器的P数来选择,基本上就是1P机器,根据每度温差带走的流量大概是5.8kW左右,根据机组的功率,然后可以倒推出它的流量。但这个相对来说稍微复杂点,简单方法就是看机组上面铭牌,然后乘以1.2就可以。

二次水泵选型就是水箱和室内末端这个水泵的选型。二次水泵选型关键的几个参数——

首先是水箱的出水口和末端高差。在闭式系统中,可以忽略不计高差的问题,开式系统必须要考虑。

然后是管路沿程阻力损失和局部阻力损失。阻力损失和局部阻力损失有一个简便的方法,就是每100米算一个5米扬程。

这里面需要注意的是地暖,每路管是75米,大概在4米左右的扬程。也就是说如果铺地暖的话,地暖管有4米的扬程,然后加上管路每100米再给5米扬程,基本连局部压力损、弯头之类就不用再去详细计算。

然后就是高差。经验是再增加20%的余量,就可以把二次水泵选型的流量计算出来。

3.2 如何计算流量?

流量计算,第一个是根据热负荷。根据房屋的散热量、需要的温度,来计算它的流量。每吨水,每一度温差带进去的是1.16kW,根据这个去倒推流量。

根据经验就是基本上每100平米,用地暖就是2~3吨流量。计算流量,如果算风盘,比如说102风盘,就计算成1吨,85的就计算成0.85,68的就计算成0.68。加到一起以后,流量上下误差不会超过10%。

另外需要给大家提醒是,介质不同,流量是不一样的。也就是说,用水和防冻液流量不一样。因为水和防冻液的比热容是不一样的。

防冻液现在用的是乙二醇的比较多,基本上都是在30%~40%的比例,才能达到-20℃~-30℃的冰点。此时防冻液的比热容在3.5左右,水的比热容在4.2左右,两者之间有20%左右的差距。

所以,用水和用防冻液的温差是不一样的,同样水量的前提下,防冻液带走的热量会少一些。如果选乙二醇防冻液,流量要再增加20%。

关于压力,用的最多就是说扬程几米,但是它的标注方式有的是公斤,有的是标注MP。在换算时1MP=10公斤=100米扬程。一公斤作用到每平方厘米上面,是10米高。风机盘管的压降一般是30MP或者40MP,最高一般不超过50MP,也就是需要3~4米扬程。
