为什么发电机定冷水回水要设置虹吸管?

2023-06-01 09:51:42 华亿体育

为什么发电机定冷水回水要设置虹吸管?

要回答这个问题,我们首先要了解虹吸现象

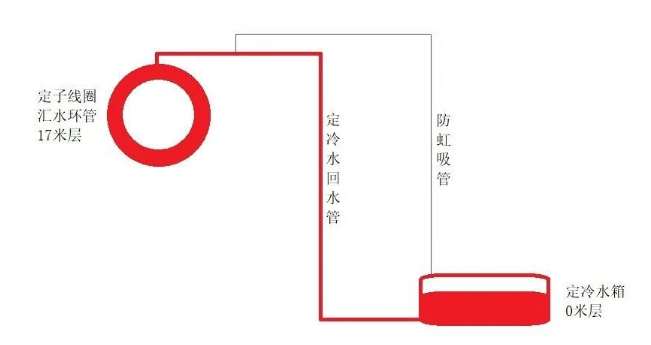

虹吸现象:利用液面高度差的作用力现象,将液体充满一根倒U形的管状结构内后,将开口高的一端置于装满液体的容器中,容器内的液体会持续通过虹吸管从开口于更低的位置流出。定冷水回水系统如下图所示,显然满足虹吸条件。

图片关键词

我们想象机组运行过程中可能会发生的一种情况:定冷水泵跳闸

当定冷水泵发生某种原因跳闸(如断电)造成发电机进水中断时,定冷水系统回水管竖直段中的水会在重力作用下,回到水箱中。


此时,回水管竖直段内形成高真空,对发电机定子线棒内的水产生抽吸作用,形成虹吸。这使得定子线圈内部形成气水界面,若此时带有电负荷,则有很大可能发生闪络。并且定子线棒中的水温较高,可能会因为低于饱和压力而发生汽化,定子线棒中的空心导线并不是一根直导线,会因为汽化而形成“汽塞”,导致定子线棒振动,损坏线棒绝缘和滑销装置及压线板,更为严重可能导致发电机定冷水定子线棒水电接头发生松动或者泄漏,导致发电机进水以及漏氢气。

其次,发电机内部冷却水在断水后受到虹吸作用迅速回到水箱,造成发电机受热不均。


在这种情况下防虹吸管就起到作用了:

我们来看现场拍摄的水箱内部结构图,防虹吸管接在水箱表面,而回水管接在水面以下,那么两者存在高度差,断水之后,回水管回水的时候,防虹吸管开始向上返气,破坏回水真空,保证发电机线棒内的水不被吸回水箱。

图片关键词

我们来下个结论吧:

防虹吸管的作用就是在定冷水系统跳闸时让定冷水回水管竖直段的水顺利地回到水箱,而不至于因为虹吸作用将线棒内的水也抽回水箱,使发电机内部发生损坏。
