#4机组减励磁操作不能正常动作分析总结

2024-01-04 10:14:41 华亿体育

#4机组减励磁操作不能正常动作分析总结

#4机组启动后,在11月11日下午进行发电机相关试验时发现,发电机增减励磁操作,在操作过程中减励磁突然不能正常操作(原来一直使用正常),操作后没有反应,当时通知热工在逻辑页内监视,经检查增减励磁操作脉冲输出时间为0.5秒。经过商量决定让运行人员增减各操作一次,热工人员在逻辑内监视。增励磁在逻辑页内监视到脉冲正常发出,而减励磁监视时未看到脉冲发出,当时考虑为逻辑故障,导致指令不能正常发出。


11-11 15:54:02,运行下缺陷“#4机DCS手动减磁无效,增磁正常”给热工专业。当时参与故障查找的热工人员也被这种现象迷惑了,当时认为是逻辑的问题,但检查逻辑并没有什么操作限制,这给我们查找故障带来了很大的困惑。由于该设备的重要性,不能多次操作试验验证。在联系了运行和生计科电气专工,他们咨询厂家后,决定可以将励磁设备打就地,远方操作试验。汇报当值值长,再请示各级领导后,决定将设备切就地。


18:20分左右,多方联系后,将设备切就地后,我们将DCS逻辑内脉冲由0.5秒修改为1秒,增减励磁各操作两次,在逻辑内可以监视到脉冲的正常发出,DCS开关量输出卡DO卡的的面板上也可以监视到相应的第5和第6通道分别被点亮。由此基本排除了DCS逻辑和卡件的问题。这就需要进一步排查了,设备切远方时,我们在增减励磁大继电器的常开点测量,增励磁NO点两端有20V的直流电压,而减励磁没有电压,问题就更清晰了,基本锁定在线路上了,就地线路没有把电压传到继电器上。

图片关键词

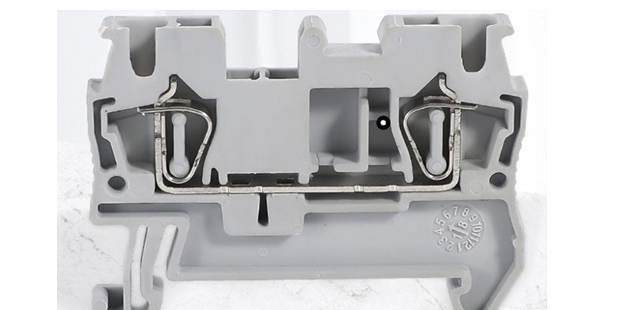

经进一步检查,一排继电器触点有一公共端(图中一排继电器上面的一根公共线),因为只有减励磁出现故障,所以我们分析问题一定不在公共端上,应该在另外一根线上。当时我们在DCS柜内测量公共端对地有20V电压,测量增励磁继电器触点的另一根线的对地测量,万用表上电压显示4个0(显示为零),但测减励磁时没有这种现象,测量和不测量万用表显示变化不大(时间长了,这一点记忆可能并不十分准确),问题基本锁定在线路上后,由于DCS柜内继电器接线都很牢固,另外我们在DCS柜内继电器上测量多次,结果都一样,故我们到就地柜检查。发现就地端子为弹簧片压接式端子,这种接线方式效率很高,但根据我们的经验,容易有接触不良的情况,135MW机组炉侧6KV电机的线圈和轴承温度,原来都采用弹簧片压接端子,但经过长时间的运行验证,我们发现经常出现接触不好温度显示波动的情况。

图片关键词

在我们检查测量过程中,发现信号已经正常,之后,让运行人员多次试验,操作反应都正常。事后我们猜想,很有可能就地端子接触不良,但在用万用表表针测量时,直接导致线头接触的好了,远方继电器上接触不好的可能性并不大,因在远方测量多次,并没有任何反应。


一个不算很难处理的缺陷,但前前后后花费了我们几个小时的时间,需要总结一下了,前些年我们就总结过这种问题。要用一分为二的思想去检查处理。今后遇到这种问题,需要先找分界点,根据分界点先从大的层面先分出是A的问题,还是B的问题,然后缩小区域,继续用一分为二的方法,逐步缩小范围,最终确定故障点。而不是直接盯住A内一个小的问题,这样就很容易走偏了。对于此次事件,操作没反应,应直接在继电器触点这里测量电压,当电压没有时,直接锁定就地问题,当电压正常时,开始DCS侧的排查。这样就可以少走弯路、提高效率。
