差压流量计指示值偏低的维修处理

2022-03-29 15:00:49 华亿体育

差压流量计指示值偏低的维修处理


一、故障类别:差压流量计指示值偏低


二、仪表类型:差压式变送器


三、厂家型号:


四、使用工况介绍


此流量计为导压管取压的差压式流量计,介质是变换工段送至合成气洗涤塔塔釜的变换冷凝液,流量计长时间使用后会出现有杂质堵住导压管的情况。


五、故障现象描述

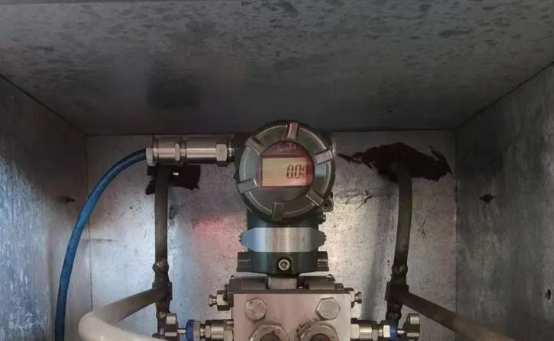

工艺通知位于渣水二楼合成气洗涤塔南侧17FT-3016流量计指示不准,液位计显示为零。如图一所示:

图片关键词

六、处理前安全措施


1.办理检修作业票。


2.穿戴好劳保用品,整理所需要用到的工具。


3.确保不少于两人,一人监护,佩戴对讲机方便与工艺人员沟通以及佩戴便携式报警仪,确保便携式报警仪不报警,现场检查时注意窒息性气体窒息,找到上风向,计划事故脱离路线。


4.该介质压力5.8MP,温度在200℃以上,属于高温高压,联系工艺人员配合关闭一次根部阀,不能带压操作。


5.注意工器具的使用规范,确保不会造成物体打击设备擦伤等人身伤害事故。


七、故障原因分析及判断思路


分析引起差压表送器指示值偏低的原因有:


1.正压侧取压管道堵塞。


2.正压侧管道存在泄漏点。


3.正压侧排污阀管不死或有漏点,三阀组平衡阀未完全关闭。


4.变送器零点漂移,表头死机故障等。


5.工艺原因,管道内有介质但不流动,17FV-3016阀门未打开。


八、故障有效处理办法:


1.观察17FV-3016阀门有开度,且能听见管道内存在介质流动的声音,排除因工艺情况流量计无指示的情况。


2.现场断电重启变送器,指示仍然为零,排除表头死机的情况。


3.将流量计三阀组平衡阀打开,打开排污螺钉,此时表头指示为“0”,变送器零点正常。


4.观察引压管、排污阀及活接头无泄漏、滴漏等现象。


5.查看现场流量,现场流量计显示为零,观察各导压管线及三阀组无泄漏,判断是导压管线内堵塞或者三阀组堵塞。

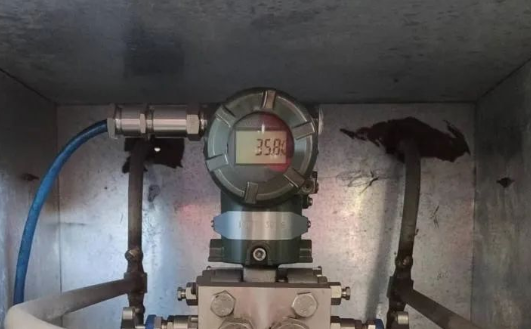

6.缓慢打开排污阀有污水及杂质排出,表头指示有变化,关闭排污阀,表头指示数值有变化,恢复正常,如图二所示:

图片关键词

九、故障防范措施及改进:


1.定期巡查改型变送器,发现问题及时与工艺联系解决。


2.压力突然变小、变大或指示曲线无变化,此时应该检查变送器引压系统,检查根部阀是否堵塞,引压管是否畅通,引压管内部是否有异常介质。


3.定期开具作业票对该表排污,保持取压管畅通,防止变送器导压管内堵塞的情况。


4.如果取压管过长会导致污垢长时间积累堵塞导压管,可将导压管的长度缩短,可有效缓解导压管堵塞现象的发生。


十、故障处理经验谈:


  检修时应注意设备内介质是什么,如果是高温高压的装置千万不能带压操作,排污时须注意站位安全,缓慢打开排污阀,切忌一次性完全打开,防止有大量介质排出时候造成人身伤害,如果打开排污阀后没有介质流出,需注意因导压管内杂质堵塞憋压的情况,应做好相应的防护。判断问题时根据仪表的现象特征去分析最有可能会出现什么问题,根据最有可能出现的问题进行排查,减少检修时间,提高生产效率。
