轴承的负荷与失效形式及损伤知识分析

2022-04-20 11:34:51 华亿体育设备

轴承的负荷与失效形式及损伤知识分析


一、轴承的负荷


(一)径向负荷


(二)轴向负荷


(三)组合负荷


(四)偏心错位负荷


(五)圆度偏差负荷


(六)过度配合负荷


(七)偏心径向负荷


(八)不平衡负荷

图片关键词

二、轴承的失效形式


第一步是确定应使用哪种类型和尺寸的轴承。选择通常基于轴承的特定预期寿命。下一步是设计应用,并考虑到当前的服务条件。不幸的是,太多的轴承安装使用后从未达到其计算的预期寿命,因为在搬运,储存,安装,使用,维护中,有一些问题,还需要我们持续关注。


任何轴承的计算预期寿命都基于四个假设:


1.轴承始终能获得适当数量的良好润滑。


2.轴承安装无损坏。


3.轴承相关零件尺寸正确。


4.轴承无固有缺陷。


然而,即使适当地应用和维护轴承,轴承也可能会暴露出另一个失效原因:轴承材料的疲劳。疲劳是指在承载面以下循环施加的剪应力,并观察到表面金属剥落。虽然可以很容易观察到剥落,但有必要区分一下,一个是轴承在正常寿命结束后产生的剥落,另一个是未到正常使用寿命情况下的过早剥落,引发过早剥落的原因应该与,润滑、机械损坏和材料缺陷有关。大多数轴承故障可归因于以下一个或多个原因:


1.轴和壳体上的轴承座有缺陷。


2.错位。


3.错误的安装。


4.配合不正确。


5.润滑失败。


6.密封失效。


7.振动。


8.电流通过。


9.机械杂质。


10.运输、储存和搬运存在问题。


轴承需要正确的储存,需要为应用做出正确的选择,需要正确的安装,需要正确的润滑,需要完好的密封,更需要完美的维护。


失效形式:


(一)疲劳


1.表面下疲劳


1)重复应力


2)表面下的细微裂痕


3)裂痕扩散


4)材料结构改变


5)剥落

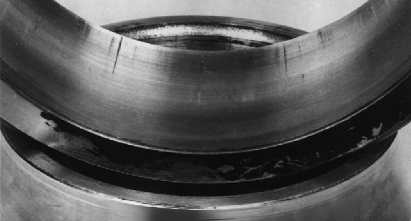

疲劳剥落,偏载,错位,压痕,冲击。

图片关键词


2.表面初始疲劳


1)表面受挫


2)润滑减少


3)滑动运动


4)发光发亮


5)粗糙的微裂纹


6)粗糙的微粒剥落

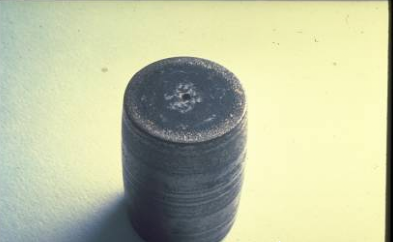

润滑不当,润滑不当造成磨损的过程,研磨磨损。

图片关键词


(二)磨损


1.研磨磨损


1)材料的逐步清楚


2)加速过程


3)润滑不当


4)污染颗粒的进入

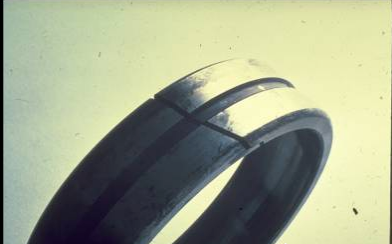

磨损,粘性磨损。

图片关键词


2.粘性磨损


1)擦伤/滑动/卡紧。


2)材料转换/摩擦生热。


3)锻造/应力集中并出现裂痕或脱落的再次硬化。


4)低负荷


5)加速


滚子与滚道的擦伤。


轴承温度色变:


稻草色-约150℃--177℃


深棕色-约177℃--205℃


蓝色-约205℃--260℃


黑色-高260℃--


黑色,灰色,松散鳞片,高于540℃--


一般轴承温度可在125℃的条件下正常使用,但是,过高的温度可导致材料硬度下降,每降低2-4的洛氏硬度就可以减少使用寿命的50%左右。


(三)腐蚀。


1.湿气腐蚀。


1)氧化/锈蚀。


2)化学反应。


3)腐蚀点/脱离。


4)蚀刻(水/油混合物)。

图片关键词


2.摩擦腐蚀。。


1)微动腐蚀/蠕动腐蚀


a)结合部分的微利运动。


b)粗糙粒子的氧化。


c)粉末状锈蚀。


d)材料损失。


e)出现在配合截面处。


蠕动腐蚀。

图片关键词


2)斑纹腐蚀/压痕腐蚀。


a)滚动元件/滚道。


b)微粒运动/弹性变形。


c)震动。


d)腐蚀/磨损光亮或红色的凹陷区。


e)固定,在滚动元件的游隙处损坏。


f)旋转,损坏部分表现为平行的凹槽。


震动腐蚀。

图片关键词

图片关键词


(四)电蚀磨损


1.电压过高

图片关键词


2.电流泄露


1)低电流强度。


2)位置接近的较浅电痕。


3)在滚道和滚子上出现凹槽与滚动轴平行。


4)颜色褪为深灰色。

图片关键词


(五)塑性变形


1.过载。


1)静态或冲击载荷。


2)塑性变形。


3)滚动元件间隔出现凹陷现象。


4)操作造成的损坏。


2.凹痕


1)碎片造成的凹痕


a)区部过载。


b)颗粒的过度运动。


c)由低碳钢,硬化刚,硬质矿物颗粒造成。

图片关键词


2)操作中造成的凹痕


a)区部过载。


b)由坚硬锋利的物体造成的刻痕。

图片关键词

(六)裂痕


1.粗暴敲打所造成的的裂痕。


1)集中的应力超过了抗拉强度。


2)冲击/过度应力。


2.疲劳造成的裂痕。


1)在弯曲作用下超出了疲劳强度


2)裂痕开始出现扩散。


3)最终形成裂痕。


4)内外圈和保持架。

图片关键词

3.受热造成的裂痕。


1)过度滑动和不足润滑。


2)高摩擦热量。


3)裂痕出现在滑动方向的正确角度。
