关于开关电气设备母线色标颜色知识介绍(国外案例)

2022-11-09 14:35:01 华亿体育

关于开关电气设备母线色标颜色知识介绍(国外案例)

母线色标

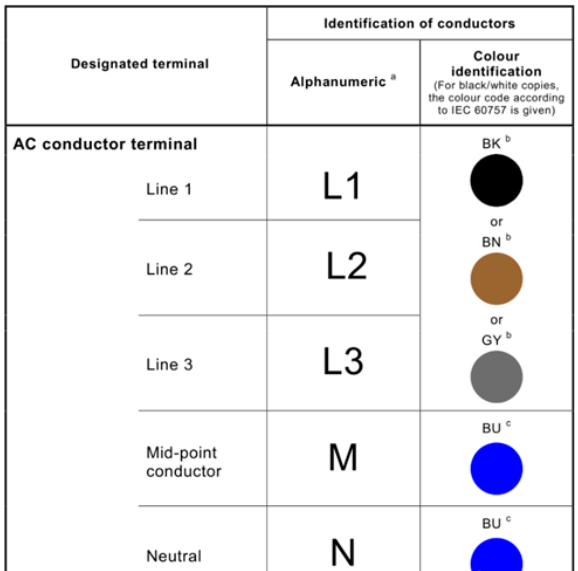

IEC60446:2007《人机界面标志标识的基本和安全规则 导体颜色或字母数字标识》, 交流

相导体的首选颜色为黑色、棕色和灰色,等同于国家标准GB 7947-2010 。

图片关键词

美国大部分地区采用黑红蓝作为A、B、C三相色标,加拿大则是红黑蓝作为A、B、C三相的色标,欧洲部分国家是棕、黑、灰三色标。

而马来西亚、印度、南非、沙特等国家普遍采用红、黄、蓝作为三相色标,

L1(A相)-红 R 、L2(B相)-黄  Y、L3(C相)-蓝 B。

澳大利亚、新西兰等采用红、白、蓝三色。


韩国项目

图片关键词

菲律宾项目

图片关键词

澳大利亚项目

图片关键词

对于地线,黄绿相间的颜色倒是通用认可的色标。


因此各个国家的具体要求的颜色不同,因此需要根据国外项目的具体技术条件SPEC.执行,是用A、B、C还是用L1、L2、L3也需要按客户要求。


对于模拟母线的颜色也不一样,也需按照客户要求。

模拟母线的标志颜色参考

RAL 8001 -赭石棕色34.5kV / 33kV

RAL 5003-宝蓝色,13.8kV / 11kV

RAL9017 -黑色,中性/接地线

一般来说,如果客户没有定义,不论多少电压等级,都建议采用黑色,而不是按照国标,否则可能有异议。

图片关键词

按照IEC60073:2002《人机界面标志标识的基本和安全规则指示器和操作器的编码规则》

每个断路器应配置一个可见的机械位置指示装置。该装置应向两个方向正驱动,以显示断路器在使用、测试和断开位置是处于“分”还是“合”位置,并应以颜色编码“绿”和“红”标识,分别标有“白”字。应提供类似的正驱动指示装置,以指示弹簧的状态。当弹簧处于储能状态时应标明“弹簧已储能”,当弹簧不处于合闸状态时应标明“弹簧释放”。字母应为“白色”背景中的“黑色”。


北美IEEEC37.74标准,用颜色来表示位置,红色代表合闸,绿色代表分闸,“开”和“关”用对比色表示。

断路器合闸:红色

•断路器分闸:绿色

•断路器自动跳闸:白色

•位置指示灯:白色


对于活门颜色,

a.母线侧活门颜色应为“红色”,并应有“白色”字母表示“母线侧”。

b.馈线侧(电缆侧)活门颜色应为“黄”,“黑”字表示“电缆”。

c.母线联络两个活门都应为“红色”颜色,并应以“白色”字体显示“母线1号”或“母线2号”(如果适用)。


北美的开关柜标准IEEE C37.20.1低压柜标准,C37.20.2中压封闭式开关柜标准,C37.20.3中压铠装式开关柜标准都要求开关柜外观颜色推荐采用淡灰色,ASTMD1535标准色号61 。The preferred color for the finish on switchgear assemblies shall be light gray No.61 in accordance with ASTMD1535 1997 (Munsell notation 8.3 G6.10/0.54).

很多客户对开关柜的外观颜色都有要求,这样是需要确认的。

图片关键词

本文仅供参考,具体以客户要求为准,IEC、IEEE产品的要求以及各个国家、各个用户的标准都不尽相同,需要仔细阅读客户文件按客户要求,必要时确认,避免造成错误。
